分辨率 400×300，17μm

工作波段 8μm～14μm

鏡頭

焦距 70mm

視場角 5.6°×4.2°(±5%)

作用距離 探測距離 識別距離

1.8m×0.5m 人 >2km >1km

2.3m×2.3m 車 >3.3km >1.9km

圖像

圖像增強 具備自動圖像濾波，銳化功能

亮度/對比度 自動/手動調光

色帶 白熱/黑熱，偽彩

電子變倍 2×

存儲錄像 內置16GB SD卡

目鏡模組 OLED 1280×1024, 視度可調

接口

對外接口 電源，視頻PAL（NTSC可定制），通訊RS232

機械接口 1/4 英寸標準接口

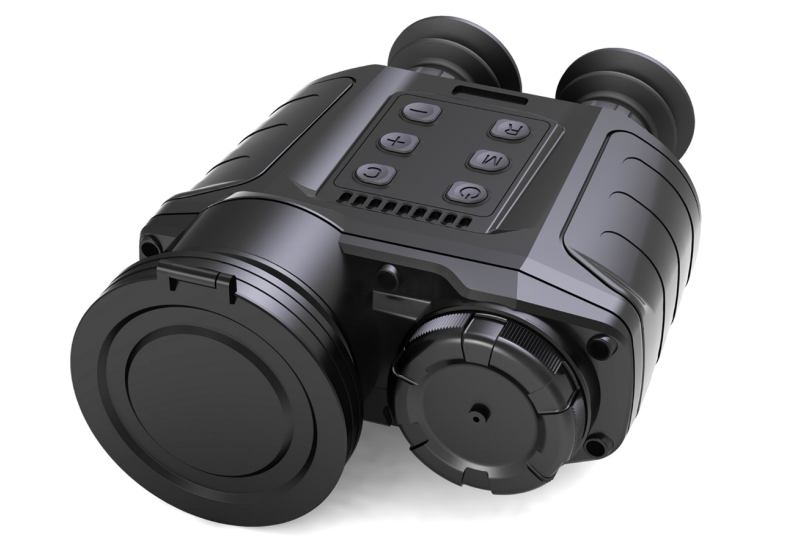

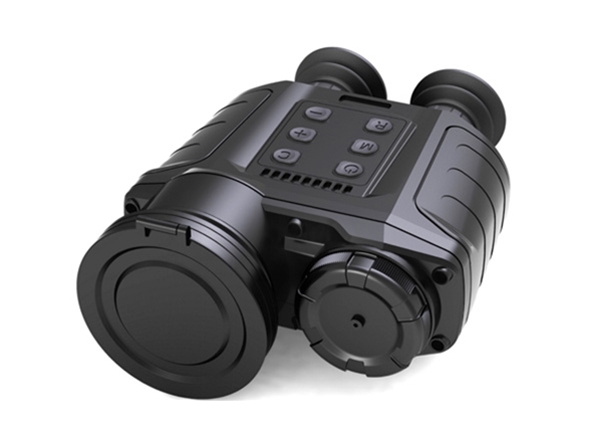

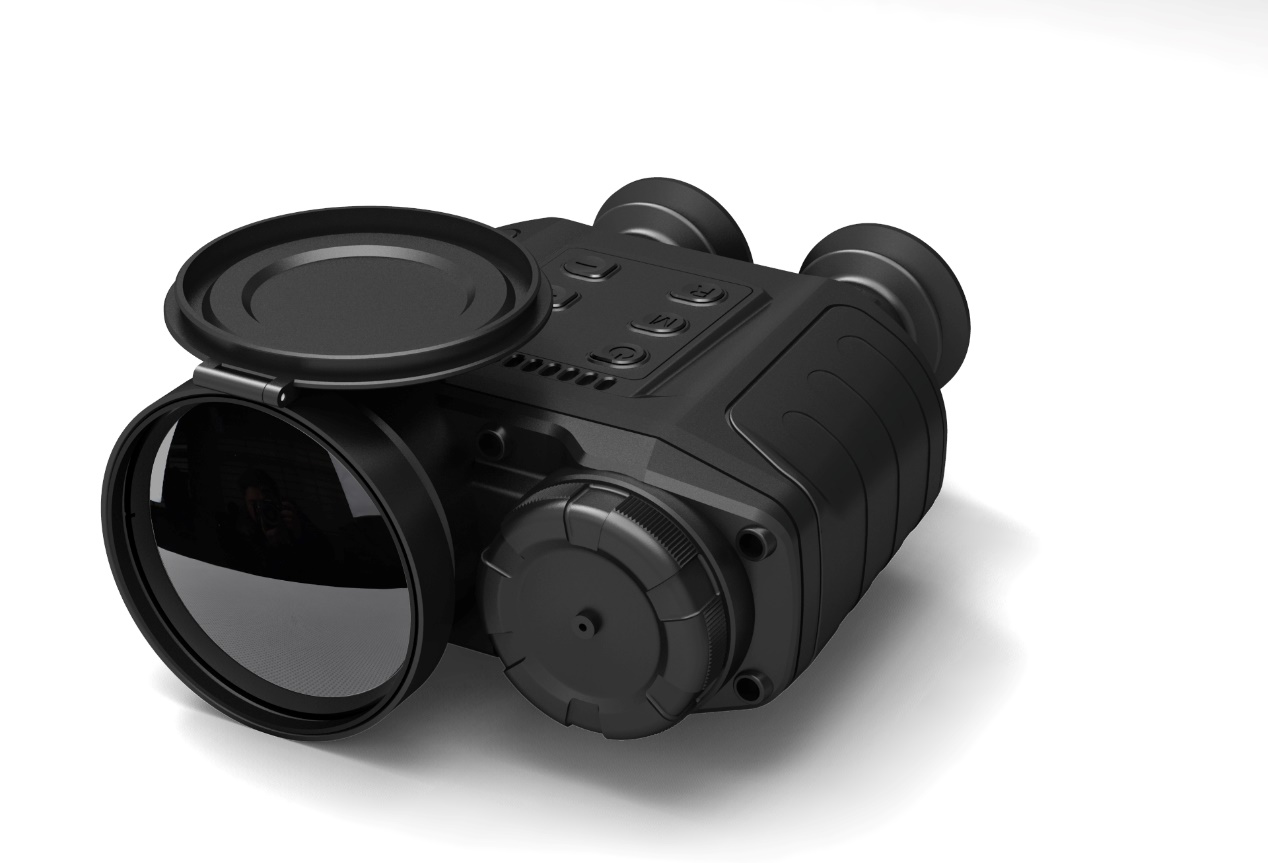

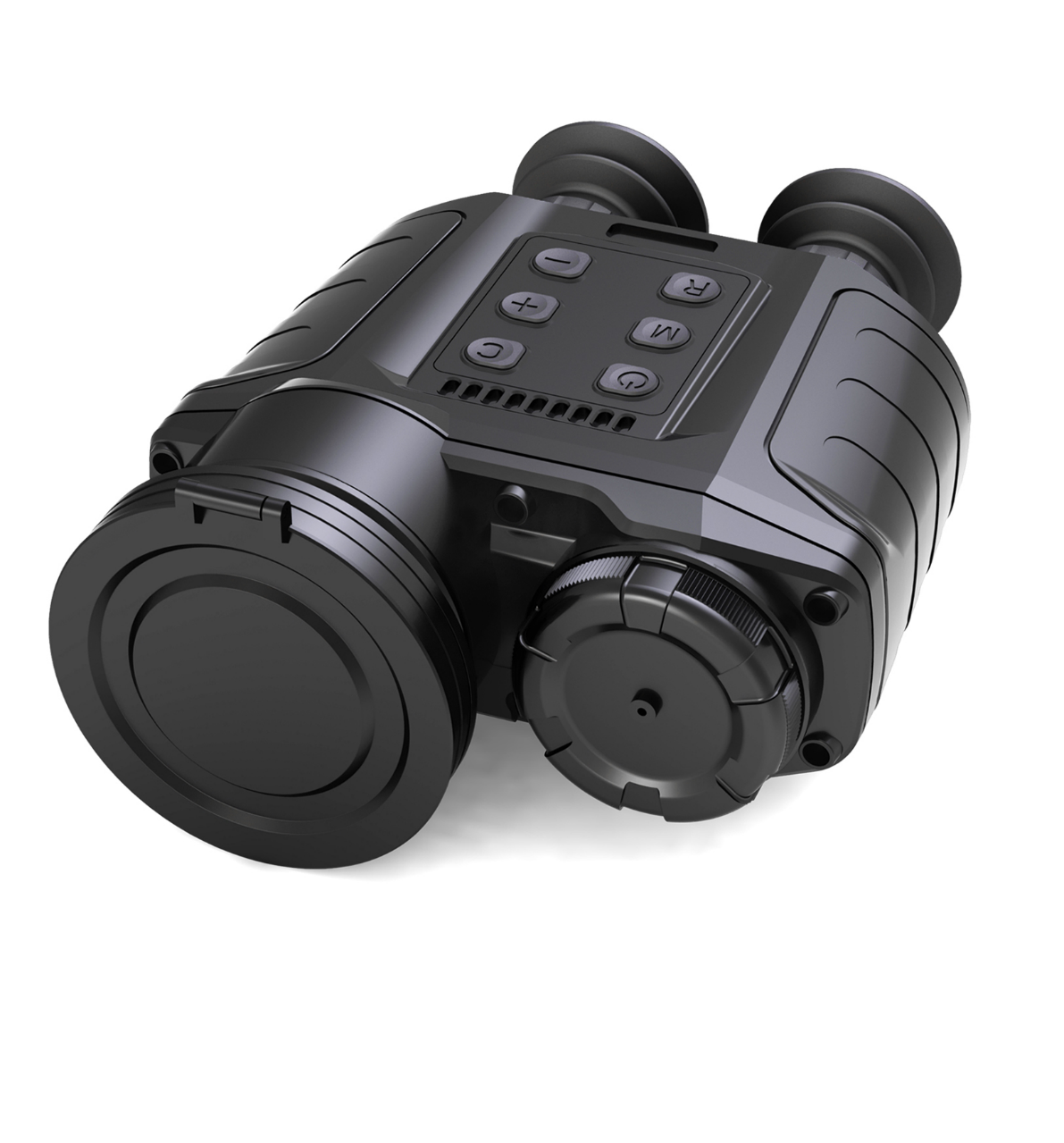

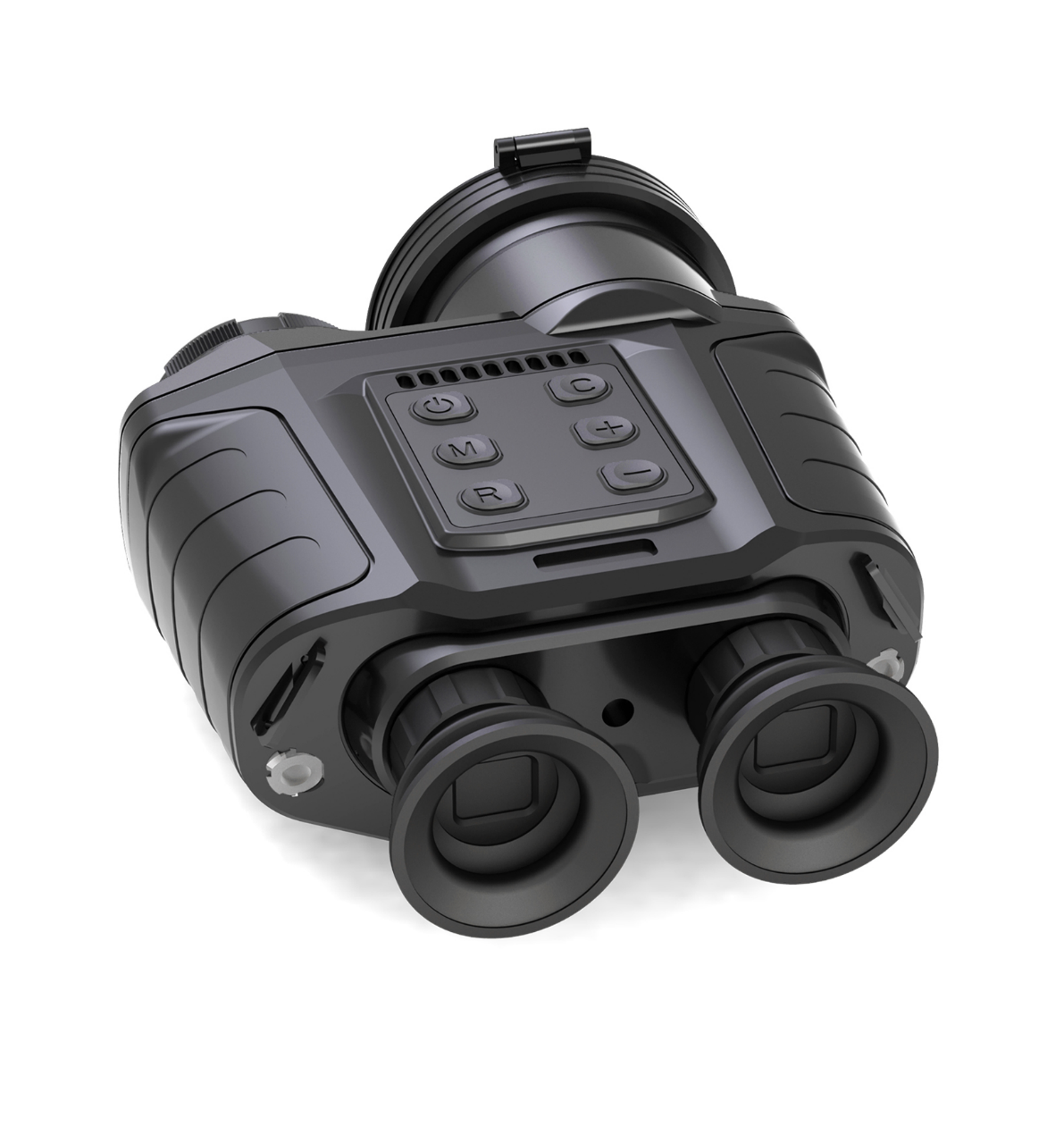

多功能偵察儀性能指標

紅外 偵察距離

能見度不小于 15km，濕度不大于 80％，目標

和背景溫差不小于 4℃的情況下：

a) 對 2.3m×2.3m 典 型 目 標： 識 別 距 離

≥ 1.1km，發現距離≥ 3.1km；

b) 對直立單兵：識別距離≥ 0.85km，發現距

離≥ 1.6km。

紅外  探測器

工作波段 8μm ～ 14μm

像元尺寸 17μm

像元數 400×300

探測器類型 非制冷焦平面探測器

紅外光學 性能

焦距 70mm

視場角 5.5° ×4.1°（±5%）

F# 0.9

F# ≤ 400mK@2.0cy/mrad（常溫）使用維護說明書

-2- -3-

存儲模塊

a) 標稱存儲容量不低于 32GB；

b) 存儲視頻數據格式：AVI；

c) 存儲圖像數據格式：JPG。

OLED

1280×1024 高分辨率彩色 OLED，雙目顯示，

視度可調

常溫連續

工作時間

≥ 4.5h（不更換電池）

電源

外接電源輸入 DC12V±0.5V

內置電池 2 節 18650 電池

整機功耗 ≤ 4W（常溫）

物理特性

主機重量

（含電池）

≤ 1.5Kg

尺寸 ≤ 210mm×170mm×100mm

機械接口 1/4 英寸標準接口

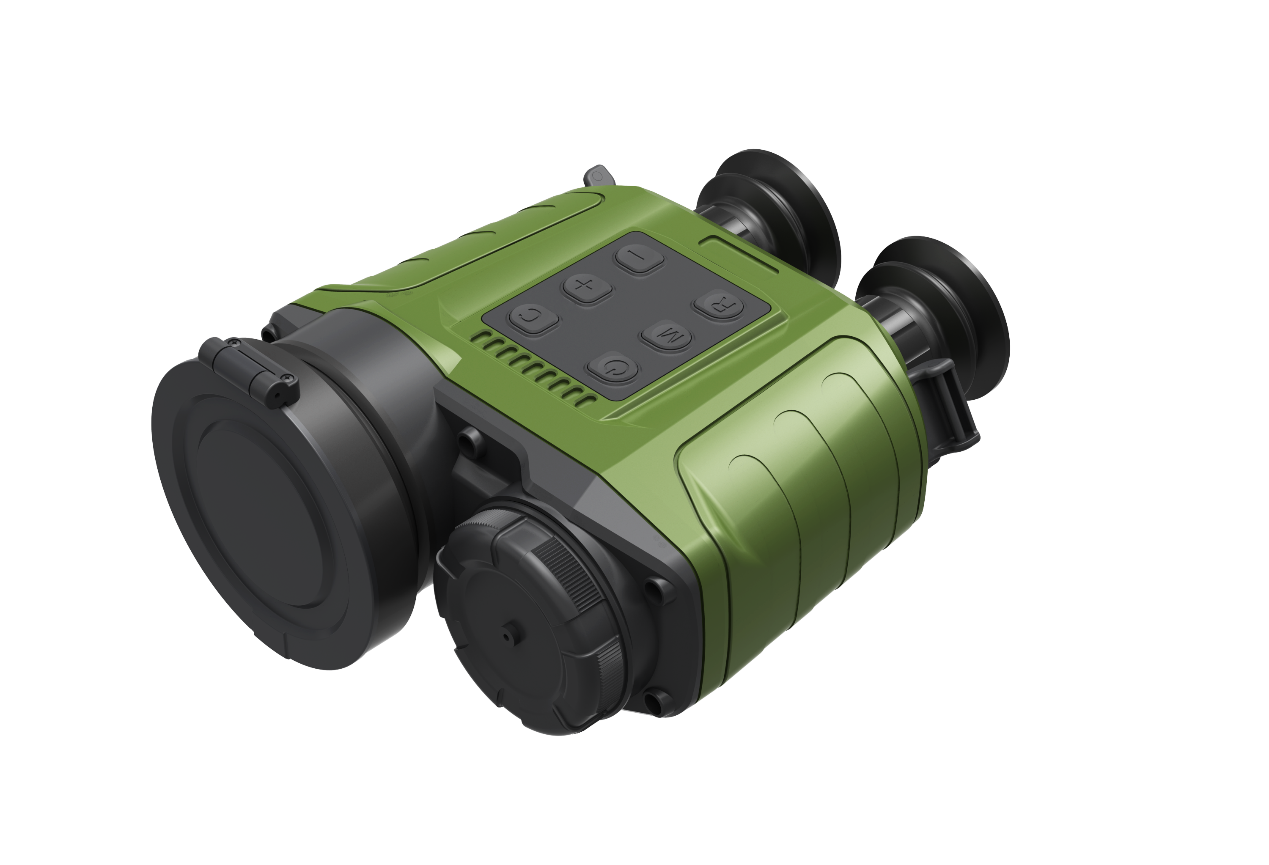

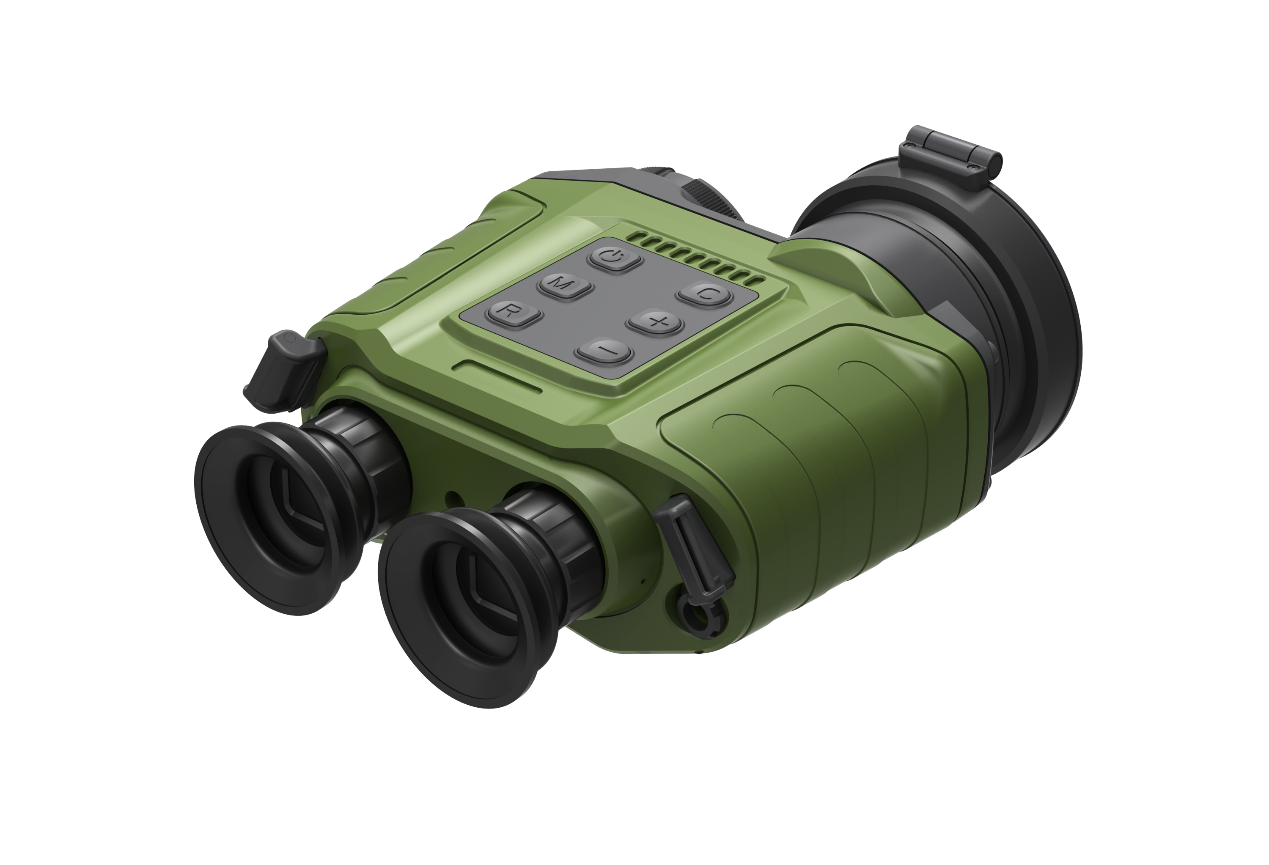

外觀顏色 軍綠、沙漠黃、黑色可選

互連接口

視頻接口 PAL 制視頻輸出（N 制可定制）

通訊接口 RS232 USB 接口 支持 USB2.0

產品包裝

選用攜行包和安全箱考慮野外作戰需要，兼顧

防護、便攜、作業遮擋等多功能使用。

溫度要求

工作溫度 － 20℃～＋ 60℃

貯存溫度 － 40℃～＋ 60℃

振動、沖擊要求

a) 振 動 條 件： 設 備 加 電， 正 弦 掃 頻 為

5Hz ～ 200Hz ～ 5Hz、峰值加速度為 1.5g，

在三個互相垂直的軸向上，每軸向 6min；

b) 沖擊條件：半正弦波，脈沖寬度 6ms，加速

度 20g，在三個互相垂直的各沖擊 3 次。

安全性 要求

帶安全箱，122cm 高自由跌落，水泥地，產品不損壞

防水防塵 等級要求

IP67
